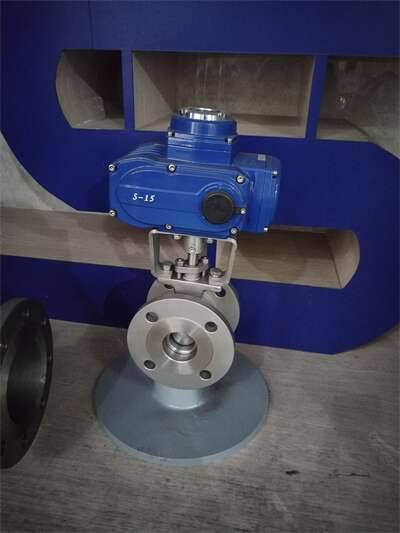

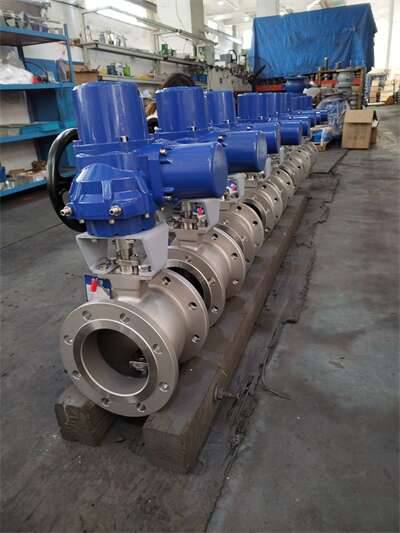

220V智能型电动执行器与电动V型调节开关球阀控制箱接线指南

220V智能型电动执行器与电动V型调节开关球阀控制箱接线指南

一、设备技术特性与接线核心要素
本方案适用于220V交流电源的精小型智能电装系统，该设备集成无源开关量反馈功能，采用紧凑型机电一体化设计，满足工业自动化场景对阀门精准调控的需求。核心接线参数包括：

• 执行机构电源：220V±10% 50Hz

• 控制信号类型：开关量无源接点

• 线缆规格要求：RVV6×1.3mm²护套软线

• 接口防护等级：IP67防水连接头

二、电动V型调节开关球阀标准化接线实施流程（H2）

1. 电源与控制回路连接
   （1）确认控制箱断电状态后，将动力电缆L/N端对应接入执行器电源端子
   （2）控制信号线按以下对应关系连接：
   • 开阀指令（OPEN）→ COM公共端
   • 关阀指令（CLOSE）→ 对应控制端子
   • 公共端（COMMON）→ 控制回路基准点




2. 状态反馈系统接线
   （1）无源触点反馈线组配置：
   • 全开信号（NO）→ X1端子
   • 全关信号（NC）→ X2端子
   • 公共触点（COM）→ X0基准点
   （2）建议采用颜色区分：红色-开信号/绿色-关信号/黄色-公共端

三、线缆选型与施工要点
推荐使用国标RVV6×1.3mm²电缆，该规格具有：

• 6芯独立绝缘结构，满足多信号传输需求

• 1.3mm²线径保障电流承载能力

• PVC护套提供机械防护与耐候性
  施工注意事项：
  √ 线缆两端预留15cm维修余量
  √ 采用防水格兰头进行进线密封
  √ 每根线芯必须压接OT端子

•


四、系统调试与故障排查

1. 上电前检测：

• 万用表验证线路导通性

• 绝缘电阻测试（≥50MΩ）

1. 功能测试顺序：
   （1）手动模式验证阀门行程
   （2）自动模式检测开/关到位信号
   （3）紧急停止功能验证

总之，电动V型调节开关球阀上的220V精小型智能开关型电装如何连接控制箱：三根控制线，无源反馈3根线。用 1.3平方6芯的RVV的线 连接即可！
