蓄能式液控 0.5 秒快关球阀结构解析

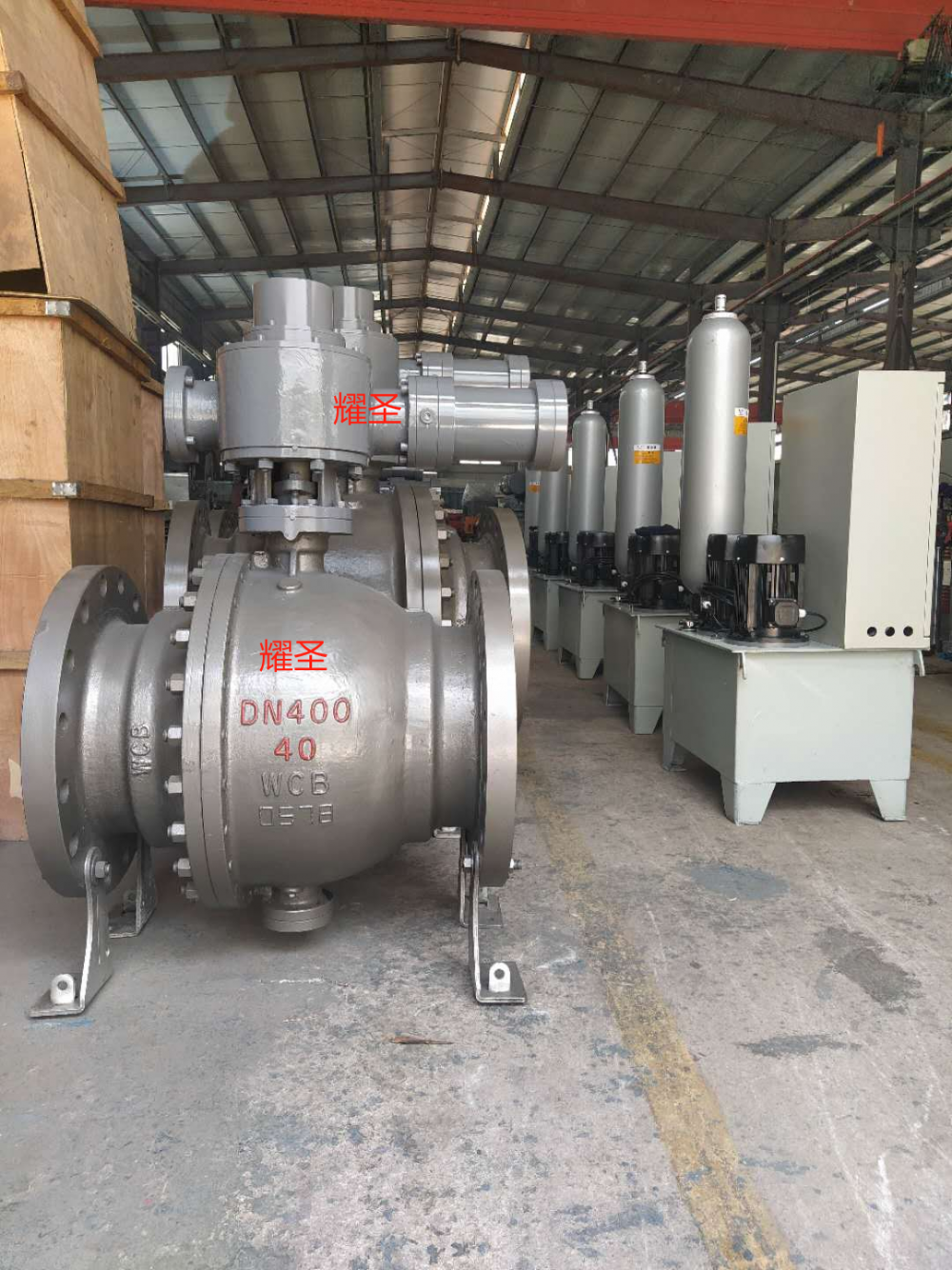

蓄能式液控 0.5 秒快关球阀结构解析：高效安全的核心组成蓄能式液控 0.5 秒快关球阀之所以能在紧急工况下实现 0.5 秒快速关断，其科学合理的结构设计是关键。该阀门主要由阀门本体、传动机构、液压站、电控箱四大部分组成，各部分协同工作，确保在水利、电力、石化等高压管道系统中精准响应、稳定运行。

​

一、阀门本体：密封与承压的核心阀门本体是实现介质通断与密封的核心部件，由阀体、球芯、阀杆、滑动轴承、密封组件等关键零件组成。

• 阀体采用整体锻造工艺，材质选用高强度合金钢材，可承受超高压（最高可达 40MPa）冲击，确保在快速关断时不发生变形；

• 球芯经过精密研磨，表面粗糙度达 Ra0.02μm，配合金属硬密封组件，实现双向零泄漏（符合 ANSI B16.104 VI 级标准），即使在含颗粒介质中也能保持密封性能；

• 滑动轴承采用自润滑材料，减少阀杆转动阻力，确保快关时的灵活性，为 0.5 秒快速响应提供基础。

阀门本体支持卧式布置（默认方式）和立式布置（按需定制），适配不同泵站的安装空间与管道走向，例如在立式水泵出口处，立式布置可减少管道弯头，降低流阻损失。

二、传动机构：动力传递的 “桥梁”传动机构是液压动力驱动阀门启闭的主要执行机构，由齿轮箱、齿轮、齿条等连接与传动件组成，其设计直接影响阀门的响应速度与运行稳定性。

• 齿轮与齿条采用高强度合金材料，经渗碳淬火处理，硬度达 HRC60 以上，确保在高频次快关操作中不出现齿面磨损；

• 传动液压缸内置缓闭时间调节阀，可根据管道系统特性调整缓闭时间（调节范围参考产品特殊参数），在快速关断后实现平稳过渡，避免水锤冲击；

• 安装方式灵活：卧式布置时默认正向安装，若现场空间受限，可定制反向安装（传动装置位于阀体另一侧），不影响阀门性能的同时，解决场地局促难题。

三、液压站：0.5 秒快关的动力源液压站是阀门实现快速响应的 “心脏”，集成油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等核心部件，为阀门启闭提供瞬时高压动力。

• 蓄能器是快关性能的关键：预先储存高压液压油，在紧急关阀信号触发时，可瞬间释放能量，无需等待油泵启动，确保 0.5 秒内完成关断动作，特别适用于防止管道爆裂、介质倒流等紧急工况；

• 电磁阀采用进口高频响应型号，动作时间≤0.05 秒，确保指令传递无延迟；

• 蓄能式液控 0.5 秒快关球阀流量控制阀用于精确调节开关阀时间，满足不同工况下的响应需求（具体调节范围见第五节《特殊参数》）；

• 配备手动泵，在系统断电或液压故障时，可手动操作启闭阀门，保障检修维护与应急处理的可行性。

四、电控箱：智能控制的 “大脑”电控箱负责接收外部控制信号（如泵站 PLC 系统指令），并驱动液压系统动作，其核心部件电磁换向阀具有明确的动作逻辑：电磁阀得电时球阀正常工作，失电时球阀保位锁定，防止误操作导致的意外启闭。

• 支持与 DCS、SCADA 等控制系统无缝对接，实现远程监控与自动控制；

• 内置过载保护与故障报警功能，当液压系统压力异常或传动机构卡阻时，立即发出报警信号并锁定阀门，避免设备损坏。

为何这样的结构设计至关重要？蓄能式液控 0.5 秒快关球阀的四部分结构紧密协同，既保证了0.5 秒极速关断的核心性能，又通过灵活的安装方式、可靠的密封设计与智能控制，适配复杂工业环境。在水电站、高压泵站等对安全要求极高的场景中，这种结构设计能在管道突发故障时 “一秒止损”，减少设备损坏与经济损失。如需了解各部件的材质选型、详细参数或定制方案
