一、电动V型流量调节阀核心技术解析

1.1 结构设计原理

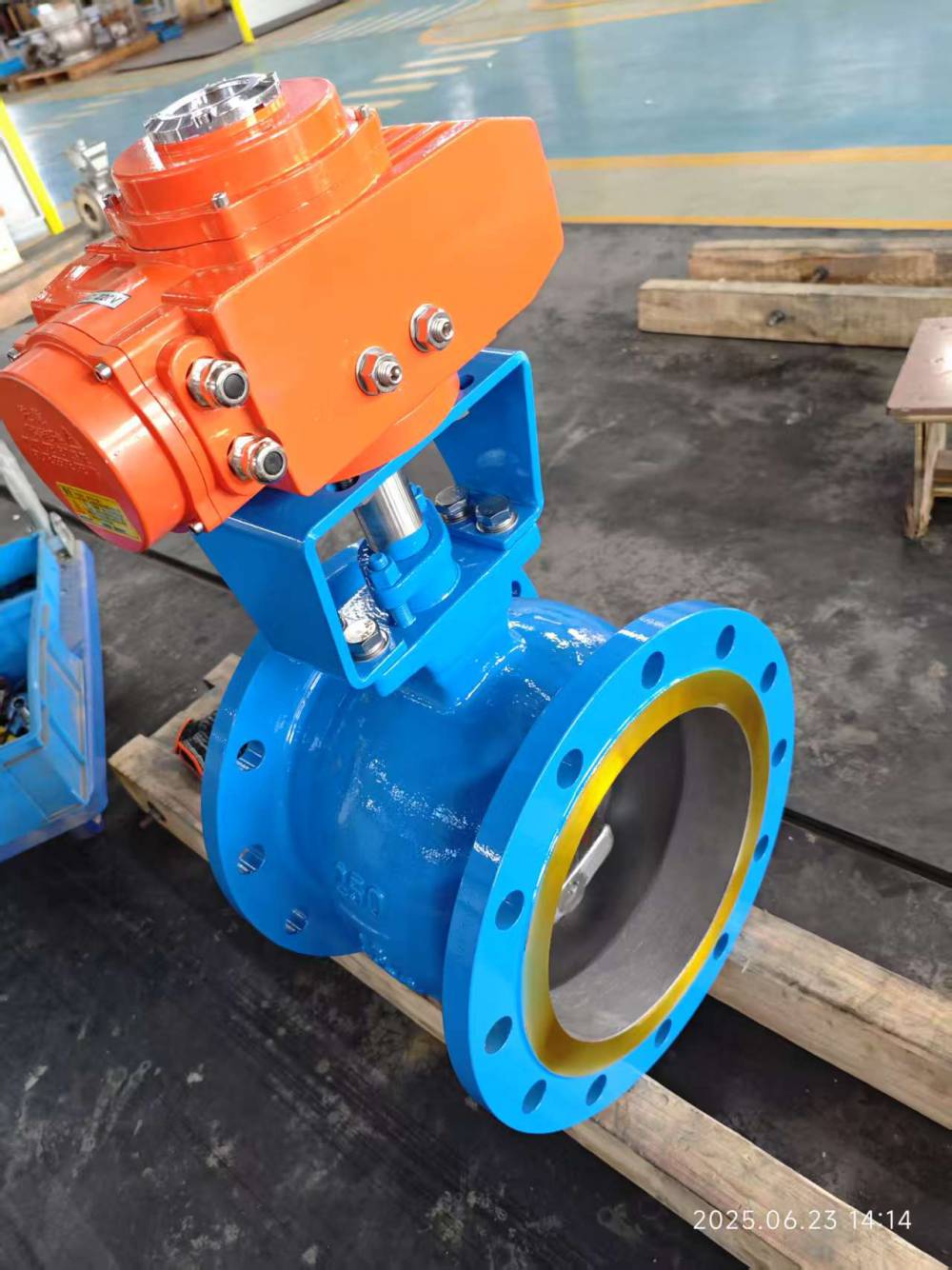

电动V型流量调节阀采用独特的V型切口球芯设计，结合电动执行机构实现精确流量控制，其核心特点包括：

• V型切口球芯：特殊角度的V型切口（通常60°或90°）提供近似等百分比流量特性，实现小流量精确调节和大流量稳定控制24。

• 无间隙回转：球芯与阀座之间无间隙配合，确保高密封性（泄漏等级达ANSI Class VI）67。

• 剪切自洁功能：关闭时V型切口与阀座产生楔形剪切作用，有效防止纤维、颗粒介质卡塞，适用于纸浆、污水等高固含量介质46。

•



1.2 电动执行机构

• 控制方式：接收4~20mA信号，实现自动调节（可选HART/Profibus通讯）57。

• 高精度定位：死区≤0.3%，重复性误差≤0.3%，适用于精密流量控制5。

• 防爆选项：Exd II CT4防爆等级，适用于石油、化工等危险区域7。

---

二、核心优势与性能对比

2.1 与传统阀门的性能对比

性能指标	电动V型调节阀	普通球阀	蝶阀
调节精度	高（可调比300:1）5	低（开关型）	中（可调比100:1）
密封等级	ANSI Class VI6	ANSI Class IV	ANSI Class IV
适用介质	含颗粒、纤维介质4	清洁液体/气体	中低粘度介质
耐压能力	PN16~PN647	PN16~PN40	PN10~PN25
使用寿命	>10万次（硬密封）6	5万次（软密封）	3万次（橡胶阀座）

2.2 流量特性分析

• 等百分比特性：单位行程变化引起的流量变化与当前流量成正比，适用于宽范围调节24。

• 线性特性：流量与开度成线性关系，适用于定压差工况4。

• 抛物线特性：介于两者之间，适用于中等调节要求4。

---

三、典型应用场景

3.1 严苛工况应用

• 石油化工：催化裂化装置高温调节（耐温≤425℃）7。

• 污水处理：含纤维、颗粒介质的流量控制（如纸浆、黑液）68。

• 电力行业：锅炉给水调节（高压差工况）5。

• 冶金工业：高炉煤气净化系统（耐腐蚀合金阀体）6。

3.2 行业解决方案

1. 造纸行业：V型切口剪切纸浆纤维，防止堵塞6。

2. LNG超低温：特殊材质阀体适应-196℃深冷环境7。

3. 食品医药：卫生级设计，符合FDA标准5。

---

四、选型指南

4.1 关键选型参数

参数	选项
口径范围	DN15~DN500（法兰式/对夹式）7
压力等级	PN1.6~PN64（Class150~Class2500）5
阀体材质	WCB（碳钢）、CF8（304不锈钢）、哈氏合金（耐腐蚀）7
密封材质	硬质合金（耐高温）、PTFE（耐化学腐蚀）4
执行机构	智能电动（4~20mA）、防爆型（Exd）、手动蜗轮备用57

4.2 选型计算示例

流量计算公式：

Q=

Cv⋅ΔPSGQ=Cv⋅SGΔP

• Q：流量（m³/h）

• C_v：流量系数（查阅阀门参数表）

• ΔP：压差（bar）

• SG：介质比重（水=1）

示例：DN100阀门，ΔP=2bar，介质为水（SG=1），C_v=120：

Q=120×21=169.7 m³/hQ=120×12=169.7m³/h

---

五、安装与维护

5.1 安装注意事项

1. 流向标识：确保介质流向与阀体箭头一致6。

2. 管道清洁：安装前吹扫管道，防止焊渣损伤密封面7。

3. 执行机构校准：通电后需进行行程校准（0%~100%开度测试）5。

5.2 维护计划

• 日常检查：每月测试密封性能（保压测试）。

• 定期润滑：每6个月补充耐高温润滑脂（阀杆轴承）。

• 大修周期：3~5年更换阀座密封环（视工况而定）。

5.3 常见故障排除

故障现象	可能原因	解决方案
阀门不动作	电源故障/信号中断	检查接线/更换保险丝5
泄漏	密封面磨损	研磨或更换阀座6
调节不精准	定位器漂移	重新校准4~20mA信号5
卡阻	介质结晶/杂质堆积	拆解清洗4
