我公司伸缩法兰蝶阀阀座密封采用多层次三（双）偏心金属硬密封结构，蝶板密封面堆焊钴基硬质合金，密封面耐磨损，耐高温，使用寿命长。出厂时结构长度为最小长度，安装时，拉至安装长度（即设计长度）。伸缩蝶阀可在任意位置安装，做温度补偿使用时，在管道安装完成后，需沿管道轴线方向两端加支架，防止伸缩管拉出

伸缩法兰蝶阀技术参数：

阀门型号：SD941X-16C、SD341F-10C、SD943H-25C、SD343Y-16P。

公称通径：DN40~2000mm。

压力范围：PN0.6~4.0MPa。

适用温度：≤350℃。

制造标准：JB/T8527-97，GB/T12238-89。

法兰标准：GB9113-2000，GB/T17241.6-1998。

检验标准：GB/T13927-92。

阀体：铸铁，碳钢，不锈钢。

蝶板：铸铁，碳钢，不锈钢。

阀轴：2Cr13，不锈钢。

密封圈：橡胶、合金钢、硬质合金。

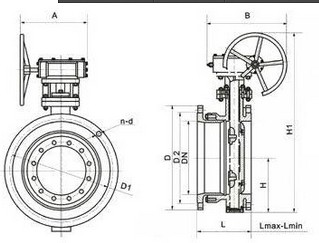

伸缩法兰蝶阀安装连接尺寸：

伸缩法兰蝶阀

公称通径	外形尺寸（参考值）							法兰尺寸和螺栓孔尺寸（标准值）
公称通径	H	H1	设计最大长度	设计最小长度	设计长度	A	B	0.6MPa				1.0MPa				1.6MPa
毫米	H	H1	设计最大长度	设计最小长度	设计长度	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	80	309	186	156	171	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	95	337	190	160	175	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	98	347	198	166	182	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	114	373	228	188	208	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	128	405	240	201	220	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	139	440	246	206	226	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	174	612	265	219	242	400	425	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	215	693	295	240	267	400	425	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	245	747	308	254	282	450	560	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	270	802	327	272	300	450	560	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	305	991	368	308	338	535	580	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	325	1037	370	310	340	535	580	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	360	1127	392	332	362	535	580	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	445	1377	441	375	408	570	660	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	505	1496	460	400	430	750	550	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	560	1584	499	445	475	750	550	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	630	1676	520	460	490	750	550	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	680	1760	600	530	565	900	750	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	795	2018	675	571	623	1000	925	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	900	2363	760	683	722	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	1100	2723	860	770	815	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	1124	2844	930	830	880	1100	980	2045	1970	1718	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	1292	3127	1020	920	970	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62

欢迎您访问我们的网站，伸缩法兰蝶阀价格及其它信息，请联系客服。我们将竭诚为您提供优质的服务！您的满意，是州亿人永恒的追求！

订货须知：
一、①伸缩法兰蝶阀作用产品名称与型号②伸缩法兰蝶阀作用口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定伸缩法兰蝶阀作用型号，请按伸缩法兰蝶阀作用直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锦能阀门专家为您审核把关。
