气轮机气动抽汽逆止阀气路系统工作原理

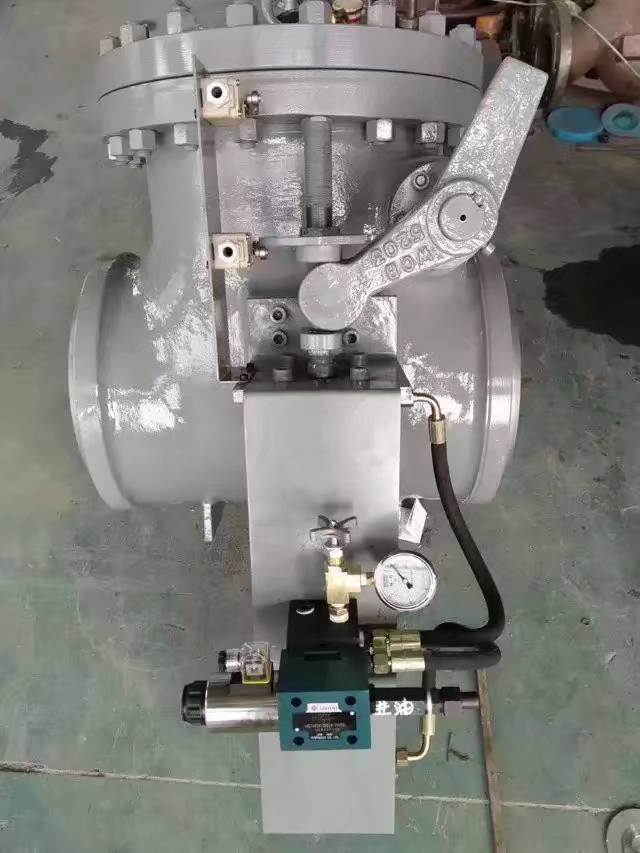

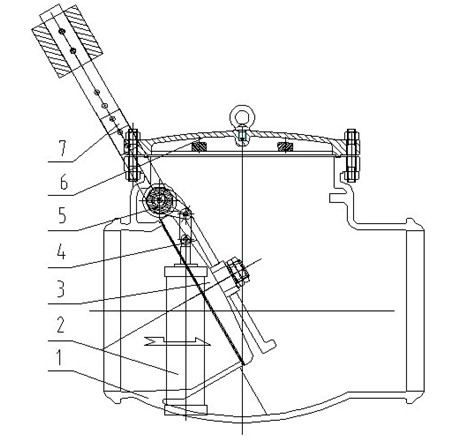

气轮机气动抽汽逆止阀气路系统是确保气轮机安全运行的重要组成部分。其工作原理如下：

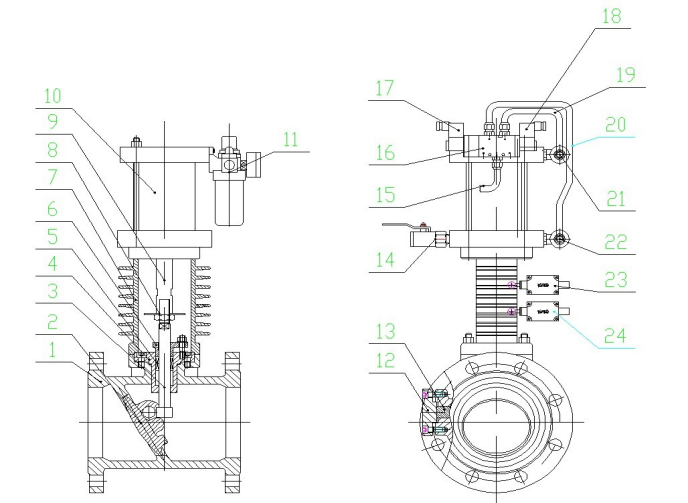

首先，气源接入“气源球阀”，然后进入“过滤减压阀”。通过“过滤减压阀”的作用，将气源压力控制在执行器能够承受的压力范围内，一般气动执行器的气压控制范围在 0.4 - 0.6Mpa 之间。需要注意的是，如果气源压力过高导致气动执行器损坏，是不在售后范围之内的。

接着，经过减压的气体接入“电磁阀（二位三通）”。“电磁阀”通过信号电源来控制气源的切换，从而实现对执行器的开启或关闭操作。

最后，“电磁阀”与“手动换向阀（二位五通）”相连。当“电磁阀”接通气源时，“手动换向阀”可以人工控制气源的通断。这一设计使得在阀门运行前，能够检测阀门是否开关正常。不过，“手动换向阀”只有在上述的“气源球阀”、“过滤减压阀”和“电磁阀”均处于“接通气源”状态时才可以使用。

总之，气轮机气动抽汽逆止阀气路系统的各个部件相互配合，共同保障了气轮机的安全稳定运行。
