快关快开抽汽止回阀结构详解

快关快开抽汽止回阀结构详解：

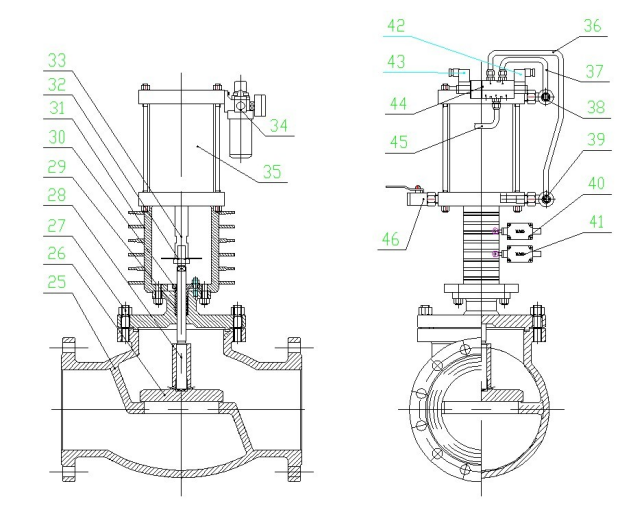

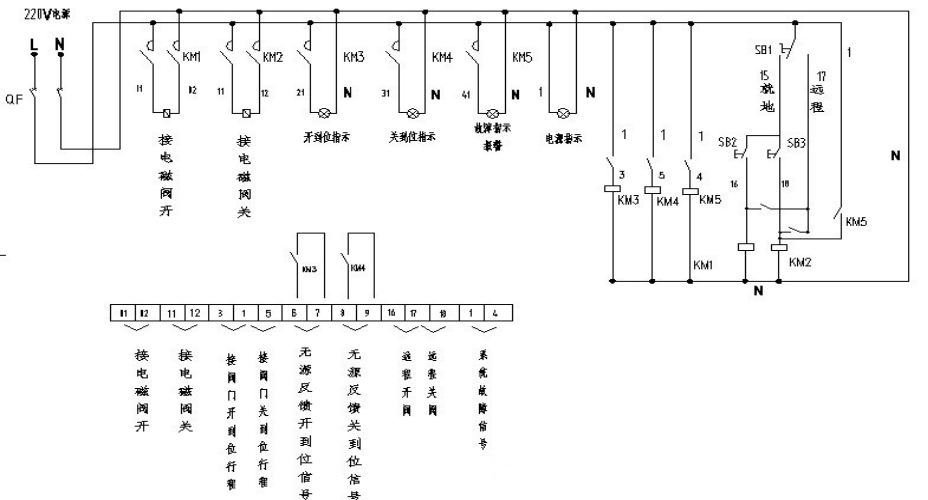

此阀是由阀门主体、执行器（快速助力关闭装置）以及控制系统（参考气路系统工作原理及示意图）等多个部分构成。

阀瓣以大角度倾斜设置，这样能够缩短开启与关闭的行程，减少关闭所需时间，减轻冲击力度，对设备自身及管道安全起到保护作用。而且，配备有气压缸助力关闭功能，可让阀瓣在短短 0.5 秒内迅速关闭。

阀瓣的设计通过摇杆与阀杆灵活连接，能够与阀瓣密封面自动贴合，确保密封面的紧密吻合。

密封面采用硬面接触方式，快关快开抽汽止回阀阀瓣密封面运用高耐磨材料硬质合金堆焊工艺制成，增强了阀瓣在高流速介质中的耐磨性和抗冲刷性能。同时，也提升了阀门在高温、高压工况下的密封效果。其独特的斜面阀座密封面结构，不仅密封可靠，开关操作轻松流畅，即便快速关闭且处于高压状态，也不会出现阀瓣卡死的现象。密封面在开关时无摩擦，开启即刻分离，关闭时接触即为密封面。如此一来，极大地延长了阀门的使用年限。

​

阀体内腔采用直通式设计，具有强大的流通能力，可有效降低阀门的阻力。

快关快开抽汽止回阀执行机构为弹簧复位类型，且与阀门关闭操作相互独立，即便执行机构出现故障，也不会影响阀门的关闭动作。
